针式型材散热器与肋片式散热器的效果对比
上一期我们就浅谈CPU电子散热器工作原理及影响散热的因素做了详细的介绍和说明。本期我们简单的对针式型材散热器与肋片式散热器的效果对比进行描述，作为专业的电子散热器，型材散热器，插片散热器生产制造厂家镇江市凯盛散热器有限公司，我们将尽心整理并发布各种散热器相关知识，竭诚为您服务。
最近对针式型材散热器比较感兴趣，因此做了一下对比分析。主要是跟最常见的肋片式型材散热器做一下对比。

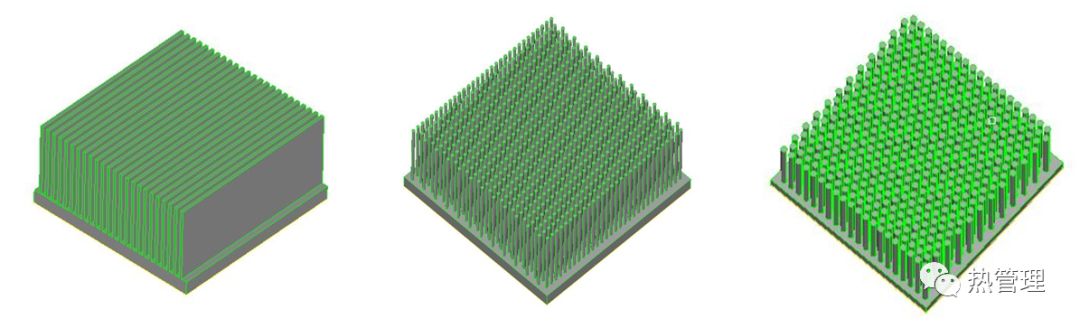

随手用CREO拉了3个散热器以及流道，正好把型材散热器包裹：
基板尺寸均为50mm*50mm*4mm，鳍片高度均为21mm。
1、肋片式散热器鳍片间距a、齿厚b，换热面积为c;
2、pin_fin式散热器一圆柱间距为a、直径b，换热面积为d;
3、pin_fin式散热器二圆柱间距为e、直径f;换热面积为c;
采用从上往下吹风的方式，在基板后面设置500W热源。

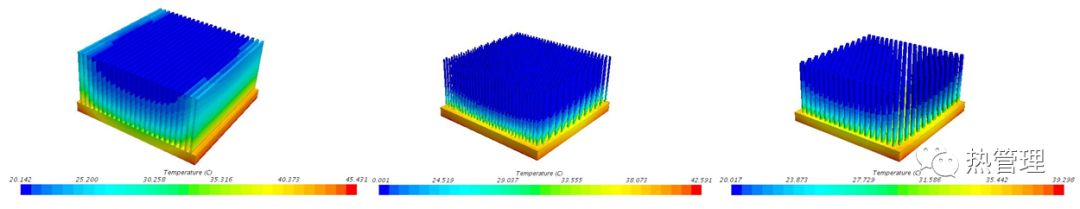

以下为仿真结果：
从仿真结果可以看出：
pin_fin式散热器圆柱达到一定高度，温度不再变化，因此与肋片式相比，高度可以做低一些，达到减小产品体积的目的。

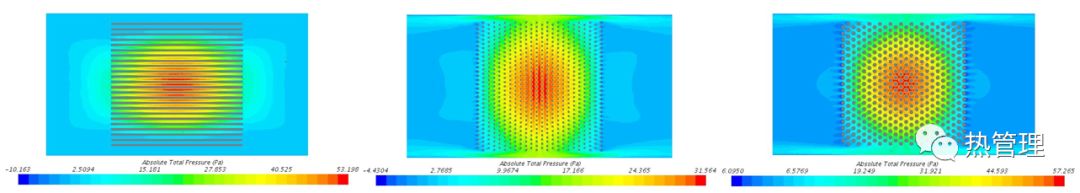

读取压损以及热阻数值：
1、肋片式散热器与Pin_fin式型材散热器一(结构同规格)，热阻几乎一致(pin_fin式散热器虽然紊流度增加，但翅片换热面积减少)，pin_fin式散热器流阻更小，达到35.3%;
2、肋片式散热器与Pin_fin式型材散热器二(换热面积相同)，pin_fin式散热器热阻降低了24.6%，流阻增大了17.7%。
综上所述：
针式型材散热器跟肋片式散热器比起来，性能还是有优势的。
从成本角度来考虑：针式散热器几乎只能用冷锻的方式来加工，成本较高，比型材散热器至少要贵50%，从性能及成本综合来看，好像性价比不是那么高。
但是针式散热器还有一个优点，就是体积可以做小，因此用到附加值高且空间受限制的产品中，还是比较合适的。
下一期将对铝型材散热器为何要进行阳极氧化？做详细介绍，如需了解更多凯盛散热器的信息，请持续关注。
