插片散热器尺寸要满足散热需求
阅读提示：本文共 4KB，阅读本文大概需要 2 分钟
上一期我们就型材散热器的截长合理相对散热效果更好做了详细的介绍和说明。本期我们简单的对插片散热器尺寸要满足散热需求进行描述，作为专业的电子散热器，型材散热器，插片散热器生产制造厂家镇江市凯盛散热器有限公司，我们将尽心整理并发布各种散热器相关知识，竭诚为您服务。
插片散热器尺寸要满足散热需求，如果无法使用该类型的散热器设计软件，则可以使用数学公式，来进行一些快速计算，在满足热源所需温度的前提下，以设计得到合理的插片散热器大小尺寸。散热器尺寸的计算可能是显得比较麻烦。有不少商业软件，输入你的要求，便可以帮你设计合理的散热器，以满足相应的散热要求。
插片散热器的几何尺寸这种散热器通常用来冷却LED灯具、Mos管等等。对于这样一个散热器而言，需要确定6个数值。为了减少计算的复杂性，需要做以下假定：
1、翅片厚度t、基板厚度b导致的面积比散热器整体的面积小很多；
2、散热器的导热率足够大，以至于散热器表面的温升比较均匀，与热源的温度近似相等；
3、散热器的长宽与热源相同，并且散热器安装与热源的中心位置；
4、热源与散热器基本紧密接触。
上述假定将对散热器的计算产生一些误差。但是，进行此类计算，主要是为了粗略计算散热器的尺寸大小，然后再使用更加复杂的计算方法、或者软件来改进散热器的设计。所以，假定引起的误差可以忽略。
自然对流计算

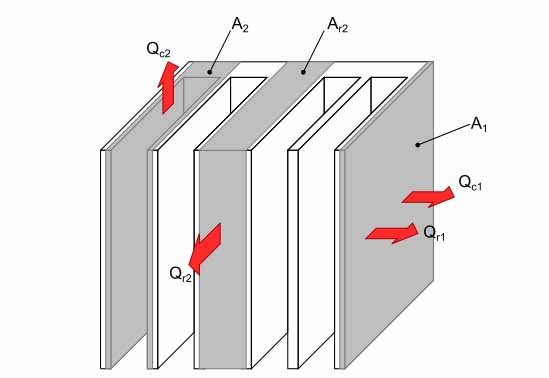

(1) 散热器尺寸的限制，首先必须考虑散热器的深度L和高度H，其次在L和H的基础上，可以对散热器的宽度W, 散热器翅片的间隙s，散热器翅片的个数N 进行计算。自然对流换热量Qc1，主要是从散热器的表面 A1散发的热量，如图所示。这部分热量通过下式来控制：
(2) 面积A1对应的对流换热系数 h1 可以使用公式3来计算。这个公式适合于自然对流垂直表面的工况。面积A1包含散热器水平面的小尺寸面积。对于自然对流而言，水平面和垂直面的换热差异不是很明显，当然，水平面的换热能力相对弱小一些。因此，将公式式3应用于整个散热器区域不会带来很大的误差，可以是的计算简化。
(3) 接下来需要计算散热器面积A2 带走的散热量Qc2
(4) 对于自然对流而言，翅片之间的较合适间隙sopt （可以带走的最大换热量）可以通过公式5来计算. 通过公式5计算出合适的翅片间隙，可以使翅片的内表面积和对流换热系数的乘积最大。
最后一步是计算散热器在温度Ts 散热量所对应的翅片个数N。利用已知的翅片数，就可以计算出散热片的宽度。根据能量守恒定律，在稳态条件下，热源Q所产生的热量必须等于散热器所散发的热量。
上述的这些计算为优化散热器的尺寸提供了一些指导。如果你想把散热器的体积降到最小，那么长度应该尽可能小一点。这将使散热器的散热量最大化，从而降低热源的温度。
插片散热器厂家推荐相关资讯
下一期将对汽车发动机散热器常见故障检查与排除做详细介绍，如需了解更多凯盛散热器的信息，请持续关注。
插片散热器尺寸要满足散热需求由电子散热器生产销售厂家镇江市凯盛散热器有限公司于 2020-03-27 23:09:09 整理发布。
