大功率LED路灯电子散热器的主要散热方式

浏览: 作者:散热器电子厂 发布日期:2020-08-27 07:43:29
阅读提示:本文共 4KB,阅读本文大概需要 2 分钟

  上一期我们就浅谈电子器件的6种散热方法做了详细的介绍和说明。本期我们简单的对大功率LED路灯电子散热器的主要散热方式进行描述,作为专业的电子散热器,型材散热器,插片散热器生产制造厂家镇江市凯盛散热器有限公司,我们将尽心整理并发布各种散热器相关知识,竭诚为您服务。

  基于目前的研究总的来说分为四个部分:外延、芯片、封装、应用,文中主要研究的是应用部分的散热器,大功率LED路灯灯具的散热方式主要分为两个大方向包括主动散热和被动散热。

  LED灯具电子散热器的散热方式主要分为主动散热和被动散热两大方式,被动对流散热是本文的散热设计的出发点,LED器件大部分是通过自然对流散热进行散热的,对于单颗大功率型LED和其他小功率器件,通过自身的封装结构进行自然对流就可以满足散热要求对于多芯片封装集成的LED路灯和大功率型器件则需要设计专门的热沉,合理的热沉结构可以改善大功率器件的被动对流散热效果。被动对流散热包括有加翅片热管、回路热管技术、均温板散热、自然散热等。而其中翅片散热是常用的方法,一般采用的散热材料为招合金。翅片散热原理是依靠增大散热器与空气的接触面积从而增强对流效果,一般对翅片散热器的研究包括翅片数量、排列方式、结构等方面进行优化设计,获得最优散热效果的组合。

  1、加翅片热管是在热管终端安装翅片散热器把通过热管吸热端收集到并传到热管终端的热量散掉,目前该方法在计算机中应用广泛,技术也已经比较成熟了。

  2、回路热管散热的工作原理是热量从蒸发器传至回路热管内并被管内的工作介质所吸收并蒸发流向冷凝器,热量在冷凝器中冷凝后再藉由蒸发器的多孔材料毛细力使其重新回到蒸发器,这样不断重复循环。在被动散热的方法中,回路热管与热管和均温板散热相比具有远距离传热这一优点并且可将热传至较容易散热或较远的地方,回路热管散热一般应用于人造卫星、太空科技等方面。

  3、均温板散热原理与理论框架与热管的相同,除了热传导的方向不相同,热管的热传导方式是线性热传导且该方式是一维的,而均温板的热传导方式是面的热传导是二维的。

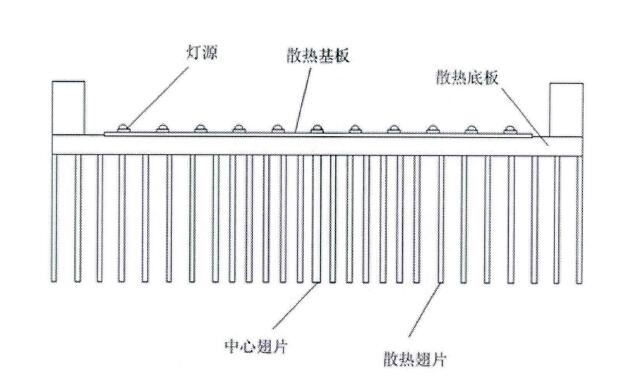

  自然散热则是利用热对流、热传导和热福射等基本原理实现散热,主要是利用将热量传导到的灯具外面的热传导原理,再通过灯具表面或翅片与周围空气或者物体进行对流或福射从而把热量散出去,自然散热是存在于许多散热器中是最普遍的散热方式,大功率LED路灯一般工作在户外,散热方面自然环境是改变不了的,只有通过改变LED路灯散热器与空气的接触面积和接触结构来加快热量从翅片传导到空气中的速度,目前广泛应用的翅片散热器为等距翅片排列散热器,而这种散热器在LED路灯工作中存在不足,当LED路灯长时间工作时温度呈现中间温度高于两边温度的情况,对于该缺陷提出非等距翅片散热器。

  下一期将对__做详细介绍,如需了解更多凯盛散热器的信息,请持续关注。

  大功率LED路灯电子散热器的主要散热方式由电子散热器生产销售厂家镇江市凯盛散热器有限公司于 2020-08-27 07:43:29 整理发布。
